Remplacement du 1050 l ...Par six bacs !!!

Message par jean marie 59 le 8/4/2015, 08:24

Fini mon 1050 litres avec mes petits scalaires ! Dieu que j'ai du regret car je les aimais bien !!!

Il faut aller de l'avant ...!

Maintenant je m'intéresse aux petits rouges !!!



Aller des tofs ...

Mon nouveau projet et de faire tourner en semi automatique et en manuel six bac avec la possibilité de pouvoir intervenir manuellement sur n'importe quel bac à n'importe quel moment ...!



Les 6 aquas en question ( un est déjà à la maison ) Dimension : 830/250/250.



Trois premiers installés .. histoire de voir l'allure !!!



Mon bureau d'étude ... ma table de cuisine ! mdr



Vue du dessus d'un des bacs. Les 5 autres sont identiques. Belle réalisation.
Bacs fermés pour cause que les bettas sauvages sont des poissons sauteur !!!






Tout l'automatisme se trouvera sous les trois bacs du haut. Donc arrivé de tous les tuyaux et câble électriques ( ensuite ) et des huit vannes motorisées.



Schéma de principe plomberie.



Schéma de principe pour automatisation et aussi en mode manuel.



Ébauche partielle du programme pour l'automate.






Fonctionnement des vannes motorisées.



Quand les six bacs seront installés cela ressemblera à une vraie usine à gaz !!!

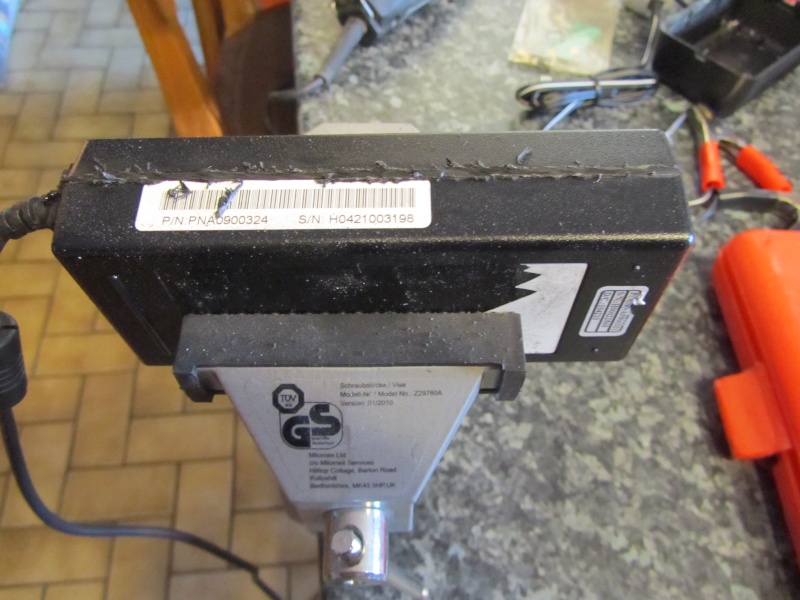

Modification d'une alimentation 19 volts continu pour pc portable en 12 Volts pour mon aqua !!!



Dépose du blindage qui n'est donc plus nécessaire surtout pour ce que je veux en faire ...!



Interposition d'un régulateur 7812 dans la sortie de l'alimentation...Et hop fini !



Arrivage ce matin de ma commande de matos ! Mes flotteurs et  mes relais pour inverser les polarités de mes vannes motorisées !




Essais d'inversion de polarités pour mes vannes.

Trois endroits à regarder sur les deux tofs qui suivent.

1) la position du bouchon flotteur en bas à droite. La en position bas.
2) la led rouge sur la petite platine verte. Pas alimentée donc éteinte.
3) le boisseau de la vanne. La, il est ouvert

Ce qui correspond à: Aqua en niveau bac, donc vanne ouverte pour remplissage du bac.



Flotteur en position haut, ce qui correspond au niveau, donc alimentation du relais sur la petite platine verte, donc allumage de led, et fermeture de la vanne. Boisseau brillant au centre ce qui veut dire qu'il a fait une rotation de 90° !



Impec !!!

 Vue intérieur



Vue extérieure. Le collage du tuyau souple dans le raccord rigide fonctionne à merveille !!! ( enfin pour l'instant )  :**muuuaahh**:




Encore un petit bricolage au passage ..!

J'ai commandé une ch'tite nampoule en ... chine ! hi hi pour justement la démonter et voir si je peux la modifier pour éclairer mes bacs ...!

des tofs du bricolage :

L'ampoule que je commence à démonter car elle ne fonctionner qu'à moitié à son arrivée :



Ampoule dépannée !



démontage de l'ampoule :



Vue des alimentations que je va ouvrir histoire de voir le procédé ....



Voila bestiole !!! Prise du schéma et ... rien de nouveau sous le soleil ! mdr



Modif effectuée ! ferai le câblage demain quand la silicone sera sèche !



Pour infos:

10 barreaux de 7 leds montée en série.

1 rond centrale comprenant 2 départ de 8 leds ! soit un total de 86 leds !

3,1 Volts aux bornes de chaque leds !

Deux alims délivrant chacune 132,1 volts ( en continu, tension redressée, bien entendu ) sur 43 leds montée en série.

Puissance de la lampe 13 watts ( deux alims pour 2*6.5 w )

Vous savez tout mes petits loulous ... y a plus qu'a ! mdr

Putaing ... Super !!!

Raccord de la première rampe .



Éclairage actuel de mon bac à crecre



Nouvelle rampe installée ... Y a pas photo !!!



Vue de l'ensemble avec mon bac à crecre au fond de mon bureau !



Il est clair qu'au vue de ça, je vais commander 10 ampoule de ce type et faire l'éclairage de mes six nouveaux bacs ainsi que celui de ma fish room

Comme dis ci dessus... Je vais en profiter pour refaire l'éclairage de mon bureau room ! Ayant des parties différentes à éclairer je m'adapte et j'ai fabriqué deux rampes pour essayer, l'une de 1 mètre et l'autre de 2*50 cm !

Donc une de 13W ( 1m) et 2*6.5W pour les 50 cm

Essaie d'une 6.5 W sur un de mes bacs du salon. Sachant qu'au lieu de faire 50 cm les rampes feront 70 cm !

Le résultat et vachement concluant !

Place aux tofs.

Préparation des rampes.



Rampe éteinte.



Rampe allumée.



Z'en pensez quoi ???


]Voila, la moitié de mon bureau room est remplacée et préparation du reste ainsi que les six réglettes pour les bacs de mon salon !

Cela ne se voit pas trop sur la photo mais croyez moi ... Ça crache du feu de Dieu !



Les six rampes pour mon salon ( 6 * 6.5 W )



les deux rampes pour mon bureau room ( 2* 13 W )

avatar
jean marie 59
Langue pendue
Langue pendue

Masculin Date d'inscription : 07/11/2009
| Messages : 231

Localisation obligatoire : Oignies 62590

Revenir en haut Aller en bas

Re: Remplacement du 1050 l ...Par six bacs !!!

Message par jean marie 59 le 8/4/2015, 08:38

Reprise de mon petit bricolage .  Beaucoup de points restés à éclaircir !

Mise en service de mon nouvel éclairage.



Mise en eau du premier bac, celui qui accueillera les Coccinas de Nico



Le deuxième, celui qui accueillera mes macrostomas .



Et le troisième qui accueillera mes Tusyaés



Vue de l'ensemble en cours de mise en route .

Aujourd'hui, modification des couvercles pour pose des flotteurs de niveau pour mon automatisation.






Un peu de verdure dans cet aqua de brute !!! mdr



Système pour mes flotteurs ...



Superbe coupe du couvercle ...  :**muuuaahh**:



Pose de mon flotteur !



Voila mon bac de réchauffement qui vient d'arriver. Dimension 220/260/1600. Demain ou après demain mise en place du pépère derrière les trois premiers bacs .

Vue des trois bacs.



Mon bac de réchauffement.





Changement d'eau fait à l'instant et ... Big nid de bulles chez mes coccinas ...! Bordel, je n'ai jamais vue ça !!! Cool !!!

Fonctionnement provisoire... histoire de pouvoir faire les changements d'eaux de mes trois bacs !



Nouveau nid de bulles ..!



Photo complétement pourrite Mais on voit Madame gueule ouverte et le Jeannot qui parade ...!



Principe du remplacement d'eau avec mise à niveau automatique !!!



Au niveau de ce schéma, il faut le comprendre de la manière suivante:

L'inverseur repéré R représente la commande manuelle de vidange et de remplissage pour chaque bac avec mise à niveau automatique !

Le flotteur se trouve sur la ligne V , (la petite tige horizontale avec la petite boulle ...!)

Donc cela sera refait six fois !

Pour le deuxième inverseur, il sera commun avec le fonctionnement des six bacs !

C'est parti le kiki ! mdr

Mon ensemble d'alimentation et de vidange !



Mon pupitre de commande !

Commande de mes bacs tant en remplissage qu'en vidange ! Plus une dernière option celle de virer complétement le bac de réchauffement à l'égout !!!



Le dessous de cette platine prête pour le câblage.



Et la platine finale d'inversion de polarité pour les vannes motorisées.

A droite mon thermostat électronique du bac de réchauffement qui me permettra de faire mes changements d'eau !




Depuis 8h00 du mat ... Câblage des diverses platines !

En premier celle de commande .



Raccordement sur double câbles be cause .. pas assez de ficelles !



Ensuite, câblage de la platine relais inverseuse de polarités, raccordement sur la première et ensuite câblage des vannes motorisées et des flotteurs.  Ensuite...essais mais à l'extérieur ! mdr

Raccordement de l'ensemble sans les aquas et flotteurs ...

Premier essais en soufflant dans le toyau pour voir la position de la vanne, en compagnie du contre maitre nat nat !!:



Essais concluant ! Les fils qui pointent vers le haut simulent mes flotteurs !



Pour l'instant tout va bien



Pour les poissons, le transfert commence demain ...!

A ce jours, mes six bacs tournent pile poil !
